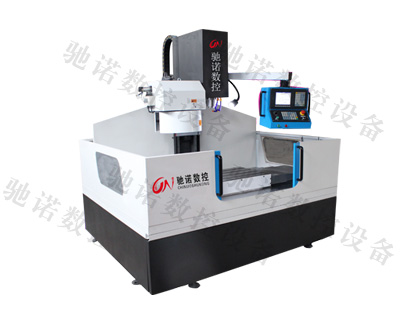

CN650数控钻铣机一体机

工作台规格（长×宽）优质铸件

600x500mm

工作台最大载重

400kg

X 坐标行程

600mm

Y 坐标行程

500mm

Z 坐标行程

500mm

X、Y、Z 切削进给速度

1～10m/min

X、Y 快速进给速度

10m/min

Z 快速进给速度

10m/min

主轴转速范围

6000RPM

主轴锥孔

BT30

主轴电机

3.7 KW（伺服电机）

重复定位精度

+ 0.01mm 含绝对值

加工精度

+ 0.015mm/300mm

使用源气压力

0.6-0.8 MPa

钻孔范围

0.8mm~25mm

最大攻丝

16mm

机床轮廓尺寸（L×W×H）

2100*1870*2000mm

整机重量（钢板键条底座）

3.3吨

1

主轴气动松拉刀

7

Z 向铝帘

2

外挂脉冲手轮

8

冷却水泵

3

自动润滑系统

9

RS-232 接口及   USB 功能

4

电气箱防尘装置

10

配电箱安全锁

5

24V 安全工作灯

11

过滤水箱

6

XY不锈钢导轨护罩

12

1.

CNC系统（含绝对值）

1 套

广州科源数控系统

2.

主轴伺服电机与驱动器

1 套

埃姆克

3.

X、Y、Z  伺服含抱闸电机与驱动器

各 1 套

配套系统

4.

X、Y、Z 轴         直线导轨

各 1 组

ZNT  H级

5.

X、Y、 Z 轴        滚珠丝杠

各 1 组

ZNT  C5级

6.

主轴单元 BT30

1 套

海纳研磨主轴

7.

打刀缸 3.5T

1 台

台湾豪澄

8.

同步带轮与同步带

1 套

配套主轴

9.

主要电气元件

1 组

德力西

10.

主要气动元件

1 组

亚德客

11.

切削液水泵

1 套

三相水泵

12.

自动润滑系统（无需打压）

1 套

系统控制

13.

系统说明书

1本

14.

操作说明书

1本
