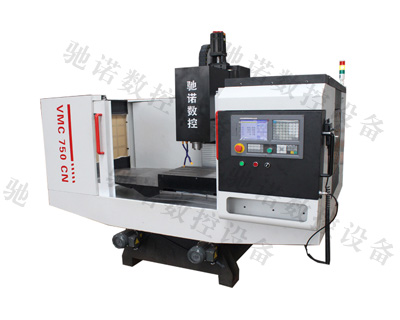

CN750小型数控钻铣床
一、 机床的概述
CN-750系列数控机床是多功能实用型数控机械加工机床，本机床可进行机械零件的粗加工及精加工，结构简单可靠、操作方便、经济实用。控制系统功能全面，可满足众多行业的需要。特别适合汽车、军工、机械等行业，对回转体类零件进行高效、大批量、高精度加工时采用。
二、机床的加工范围
1、本机床可以进行机械零件的粗加工及精加工，特别适合汽车、军工、机械等行业，对回转体类零件进行高效、大批量、高精度加工。
2、本机床可加工钢、铸铁及有色金属等材料。
3、本机床也适用中小批量的轴类、盘类零件的内外圆柱面、锥面、螺纹、钻孔、铰孔及曲线回转体等零件的钻攻铣削加工。
机床加工范围应根据机床规格及其技术参数确定。禁止进行超出机床规格及允许的参数之外的加工。否则会损坏机床甚至发生人身伤亡事故。机床加工范围参见机床的技术参数。
技术主要规格与参数
项目 | 主要内容 | 单位 | 技术规格 | 备注 |
加工范围 | X 坐标行程 | mm | 700 | |
Y 坐标行程 | mm | 500 | ||
Z 坐标行程 | mm | 500 | ||
工作台 | 工作台面积（长宽） | mm | 700*500 | |
工作台承重 | kg | 800 | ||
工作台T型槽数 | 个 | 4 | ||
主轴单元 | 主轴转速范围 | rmp | 1-6000 | |
主轴型号 | - | BT30-90 | ||
主轴电机功率 | kw | 5.5 埃姆克伺服主电机 | ||
传动方式 | 皮带式传动 | |||
刀具 | 刀柄型号 | BT30 | ||
拉丁型号 | 45° | |||
进给 | X 快速位移 | mm/min | 10000 | |
Y 快速位移 | mm/min | 10000 | ||
Z 快速位移 | mm/min | 8000 | ||
最大切削速度 | m/min | 10 | ||
X Y Z 丝杆 | ZNT -C5级 | |||
X Y Z 导轨 | ZNT -H级 | |||
X Y Z轴伺服电机 | 90/90/110抱闸 配套系统 | |||
其他 | 加工精度 | mm | + 0.015/300mm | |
系统 | 四轴数控系统1000M | |||
机床性能 | 钻 攻 铣 雕 镗 | |||
润滑.冷却 系统 | 1 套 | 电动油泵，水泵 | ||
机床防护 | 1 套 | 全封闭式钣金/不锈铁内防护 | ||
使用电压 | 380V交流电源 | |||
使用源气压力 | MPa | 0.6-0.8 | ||
自动换刀 | 1 套 | 德速斗笠刀库（12工位）选配 | ||
电子手轮 | 1 套 | 配有 | ||
机床重量 | kg | 3200 | ||
机床尺寸 | mm |
序号 | 名称 | 规格 | 数量 | 备注 |
1 | 使用说明书/机械 | 1份 | ||
2 | 使用说明书/电气 | 1份 | ||
3 | 过滤水箱 | 1套 | ||
4 | 斗笠刀库 | 12工位 | 1套 |
